От неокогнитрона к CNN

У нас на руках три детали: свёртка ищет локальный признак, нелинейность даёт остроту, пулинг гасит чувствительность к сдвигу. Пора собрать из них машину. Свёрточная сеть — это стопка одинаковых блоков, в которой картинка слой за слоем превращается из пикселей в признаки, а из признаков — в ответ.

От отдельных приёмов к архитектуре

В прошлых уроках мы разобрали части поодиночке: свёртку, нелинейность и пулинг. Каждая делает одно маленькое дело. Сила рождается, когда их складывают в повторяющийся блок и ставят такие блоки друг на друга. Так устроена свёрточная нейронная сеть (CNN) — рабочая лошадь компьютерного зрения.

Идея не нова. Ещё в $1980$ году Кунихико Фукусима построил неокогнитрон — сеть, чередующую слои, которые выделяют локальный признак, и слои, которые терпят его сдвиг. Это в точности пара «свёртка — пулинг», только веса тогда задавали вручную. Современная CNN — тот же скелет, но веса в ней находятся обучением.

Блок: свёртка, нелинейность, пулинг

Стандартный блок CNN складывается из трёх наших деталей по порядку. Свёртка ищет признаки и выдаёт несколько карт. Нелинейность (обычно ReLU) обрезает отрицательные отклики, оставляя «где признак есть». Пулинг уменьшает карту вдвое и делает её устойчивой к сдвигу.

Поставив несколько блоков подряд, получаем сеть, в которой каждый следующий блок работает уже не с пикселями, а с картами признаков предыдущего. Так простое собирается в сложное. Схематично вся сеть — это composition однотипных блоков и финальной головы:

$$\text{вход}\;\xrightarrow{\text{блок}}\;\cdots\;\xrightarrow{\text{блок}}\; \text{карта признаков}\;\xrightarrow{\text{голова}}\;\text{ответ}.$$

Именно такую сеть — стопку свёрток и пулингов с полносвязной головой, обучаемую целиком, — Ян ЛеКун собрал в конце $1980$-х под именем LeNet и научил читать рукописные цифры на почтовых индексах.

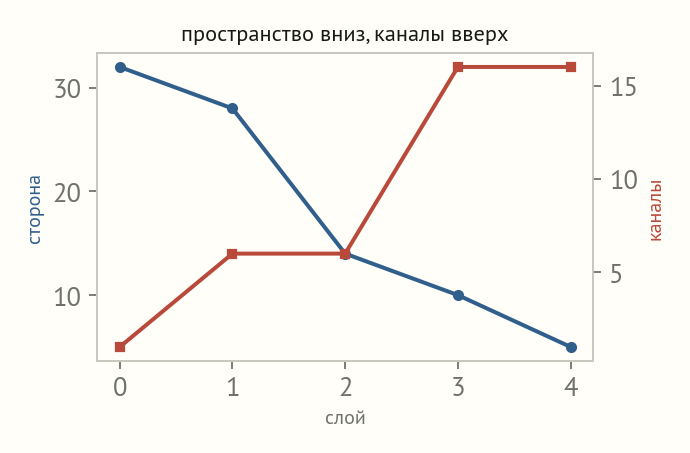

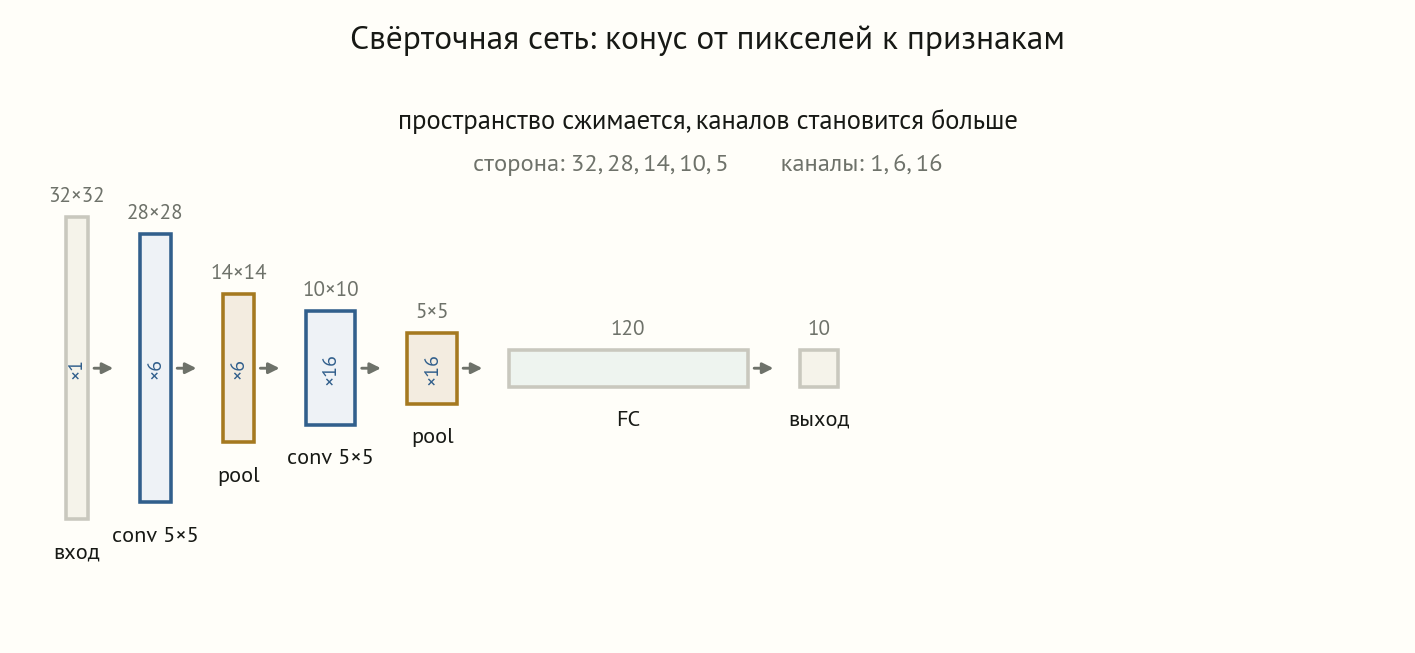

Конус: пространство сжимается, каналы растут

У стопки блоков есть характерная форма. Пулинг раз за разом уменьшает сторону карты, а число каналов, наоборот, растят: чем абстрактнее признак, тем больше их разновидностей нужно. Картинка $32\times32$ превращается в узкую, но глубокую колонку признаков.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

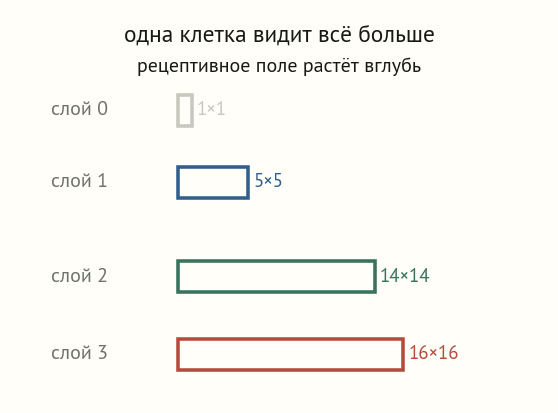

Рецептивное поле растёт вглубь

Одна клетка глубокого слоя «видит» большой кусок исходного изображения, хотя каждое ядро остаётся крошечным. Рецептивное поле растёт по простому правилу: каждый слой прибавляет к нему $(k-1)$ шагов, а пулинг ещё и удваивает «шаг взгляда»:

$$\text{RF}' = \text{RF} + (k-1)\cdot\text{jump}, \qquad \text{jump}' = \text{jump}\cdot s.$$

Для нашей сети поле растёт $1\to5\to6\to14\to16$: к четвёртому слою один нейрон охватывает уже участок $16\times16$ входа — половину картинки.

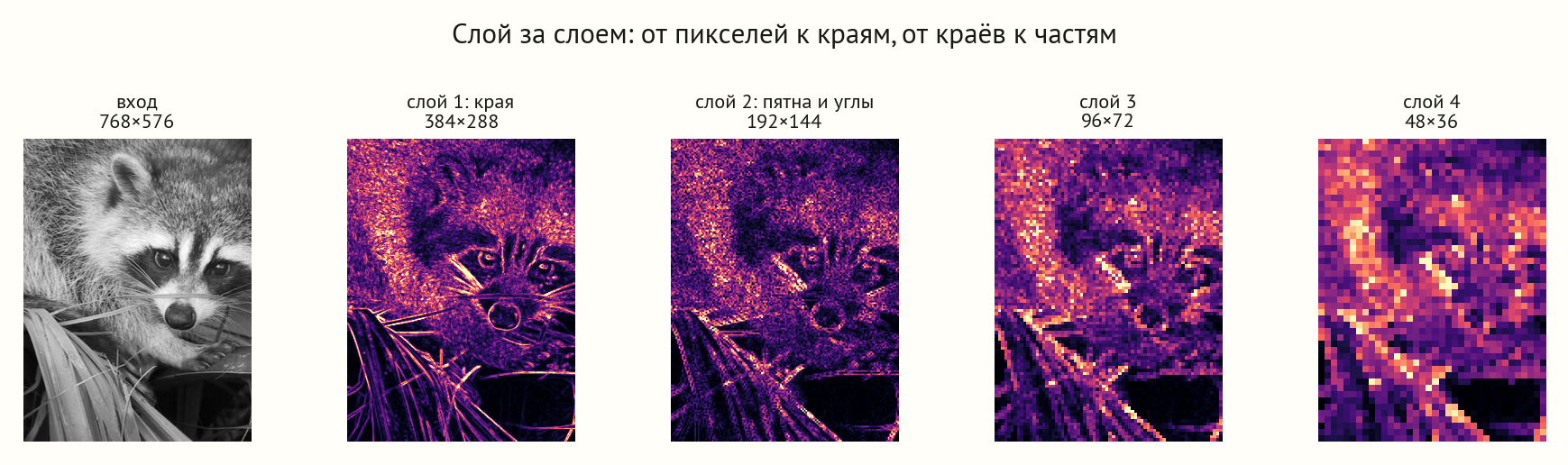

Иерархия признаков на реальном фото

Что происходит с изображением внутри стопки, видно, если прогнать по ней настоящую фотографию слой за слоем. Мы уже видели на первом слое, как детекторы края превращают пиксели в контуры; теперь посмотрим, что делают с этими контурами следующие слои.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

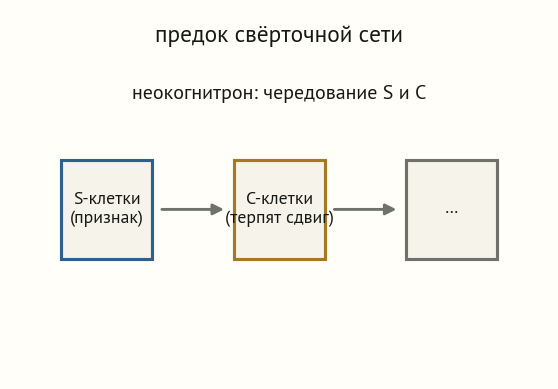

Неокогнитрон: предок

Скелет CNN придумали задолго до её расцвета. Неокогнитрон Фукусимы чередовал два сорта слоёв: S-клетки выделяли локальный признак (наша свёртка), C-клетки собирали отклики соседних S-клеток и потому терпели сдвиг (наш пулинг). Не хватало лишь одного — способа находить веса из данных, который дало обратное распространение.

Где живут веса

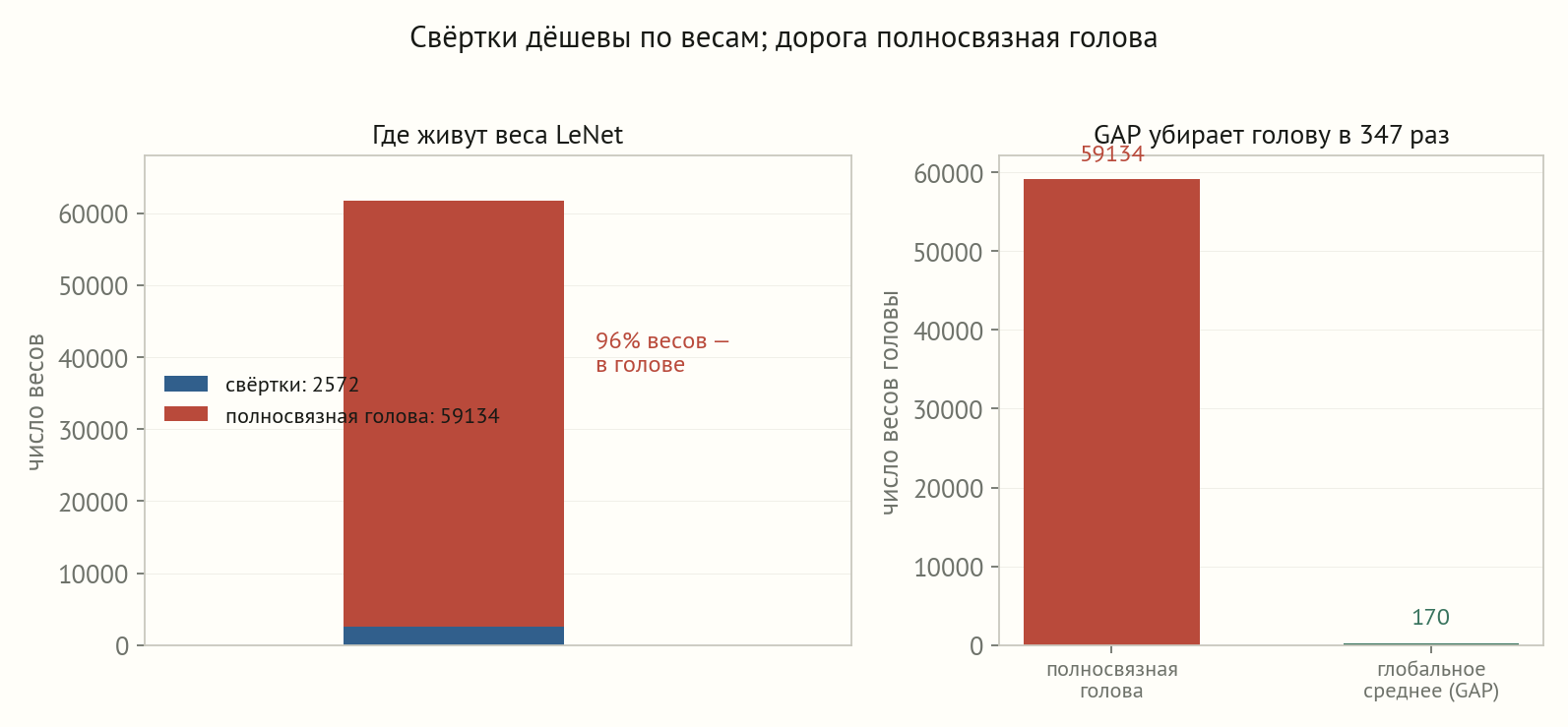

У готовой архитектуры есть неожиданная особенность. Свёрточные слои, несмотря на всю работу, почти ничего не весят: их ядра крошечные и общие для всего поля. А вот полносвязная голова в конце — где узкую колонку признаков разворачивают в ответ — хранит львиную долю всех весов.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Голова: полносвязная или среднее

Раз голова так дорога, нельзя ли её облегчить? Можно. Вместо того чтобы разворачивать всю карту признаков в один длинный вектор, берут по каждому каналу его среднее — глобальное среднее (global average pooling). Карта $5\times5\times16$ превращается всего в $16$ чисел, и голова худеет драматически: у нашей сети $59\,134$ веса головы сменяются на $170$ — в триста с лишним раз меньше.

Экономия — не единственная выгода. Полносвязная голова намертво привязана к размеру карты: обучил на $32\times32$ — и другой размер уже не подашь, число входов головы не сойдётся. Глобальное среднее усредняет каждый канал независимо от размера карты, поэтому сеть с ним принимает картинки любого разрешения. Оттого современные архитектуры почти отказались от тяжёлых полносвязных голов в пользу глобального среднего — и стали легче, и стали гибче.

Русская линия: слоистые сети Ивахненко

Идею наращивать сеть слой за слоем, добавляя блоки один поверх другого, задолго до расцвета CNN развивал советский учёный Алексей Ивахненко. Его метод группового учёта аргументов ($1968$) строил многослойные модели снизу вверх: каждый следующий слой собирал новые признаки из выходов предыдущего, а лишние отсеивались. Многие сегодня называют эти самоорганизующиеся слоистые сети одним из первых примеров глубокого обучения.

Разница с CNN в деталях, но идея общая: глубокую сеть собирают из однотипных слоёв, и каждый следующий работает с признаками предыдущего. Ивахненко искал такие слои алгоритмом отбора; свёрточная сеть находит их градиентным спуском. Обе идеи — наращивать глубину и переиспользовать устройство слоя — оказались тем фундаментом, на котором держится всё современное глубокое обучение, от распознавания лиц до языковых моделей. И родились они порознь: в Японии у Фукусимы, в СССР у Ивахненко, во Франции и США у ЛеКуна — там, где для них созрела почва.

Лаборатория архитектора

Порядок опытов. Добавляйте блоки «свёртка + пулинг» и следите за табло: с каждым блоком карта признаков вдвое мельче, каналов больше, а рецептивное поле шире — одна клетка видит всё больший кусок фотографии. Заметьте, как мало весят свёртки. Затем переключите голову с полносвязной на глобальное среднее и посмотрите, как число параметров головы падает в сотни раз. Вы своими руками соберёте конус от пикселей к признакам.

Сборка: стопка блоков от пикселя до ответа

Свёрточная сеть — это стопка одинаковых блоков «свёртка → нелинейность → пулинг», в которой пространство карты слой за слоем сжимается, число каналов растёт, а рецептивное поле одной клетки ширится от пикселя до целого объекта. Так пиксели превращаются в края, края — в части, части — в ответ, и мы видели эту иерархию на настоящей фотографии. Скелет придумал ещё неокогнитрон Фукусимы, а идею растить сеть слой за слоем — Ивахненко; недоставало лишь обучения весов, которое дало обратное распространение. Мы заметили и где в сети живут веса: почти все — в полносвязной голове, которую глобальное среднее облегчает в сотни раз. Полная архитектура зрения собрана. Дальше — как научить её не только видеть тренировочные картинки, но и обобщать на новые: об аугментации, переобучении и переносе знаний.
