Свёртка: скользящее окно зрения

В прошлый раз мы прикладывали детектор к одному окошку. Теперь проведём его по всей картинке. Один и тот же маленький шаблон, скользящий по полю, — это и есть свёртка. Весов у неё мало не потому, что картинка мала, а потому, что признак ищется всюду одним и тем же ядром.

Один шаблон на всё поле

В прошлом уроке детектор края смотрел в крошечное окно — рецептивное поле. Но признак «граница под углом» встречается в изображении повсюду, и держать отдельный детектор для каждой точки было бы расточительно. Свёртка решает это одним приёмом: берём одно ядро и прикладываем его во всех положениях, сдвигая окно по всему полю. Там, где под окном оказался нужный признак, отклик велик; где нет — мал. Так из одного маленького шаблона получается целая карта откликов.

Мы уже видели этот набросок из краёв на фотографии. Теперь разберём арифметику самой операции: какого размера выйдет карта, что делать с краями и во сколько это обходится. Эти скучные на вид детали — размер выхода, дополнение, шаг, каналы — на практике решают всё: перепутав их, не соберёшь ни одной работающей сети, а поняв, будешь читать описание любой архитектуры как открытую книгу.

Размер выходной карты

Проведём ядро $k\times k$ по входу размера $n$, сдвигая его с шагом $s$ и добавив по краям рамку толщиной $p$. Сколько положений поместится? Ответ даёт формула размера выхода:

$$n_{\text{out}}=\left\lfloor\frac{n+2p-k}{s}\right\rfloor+1.$$

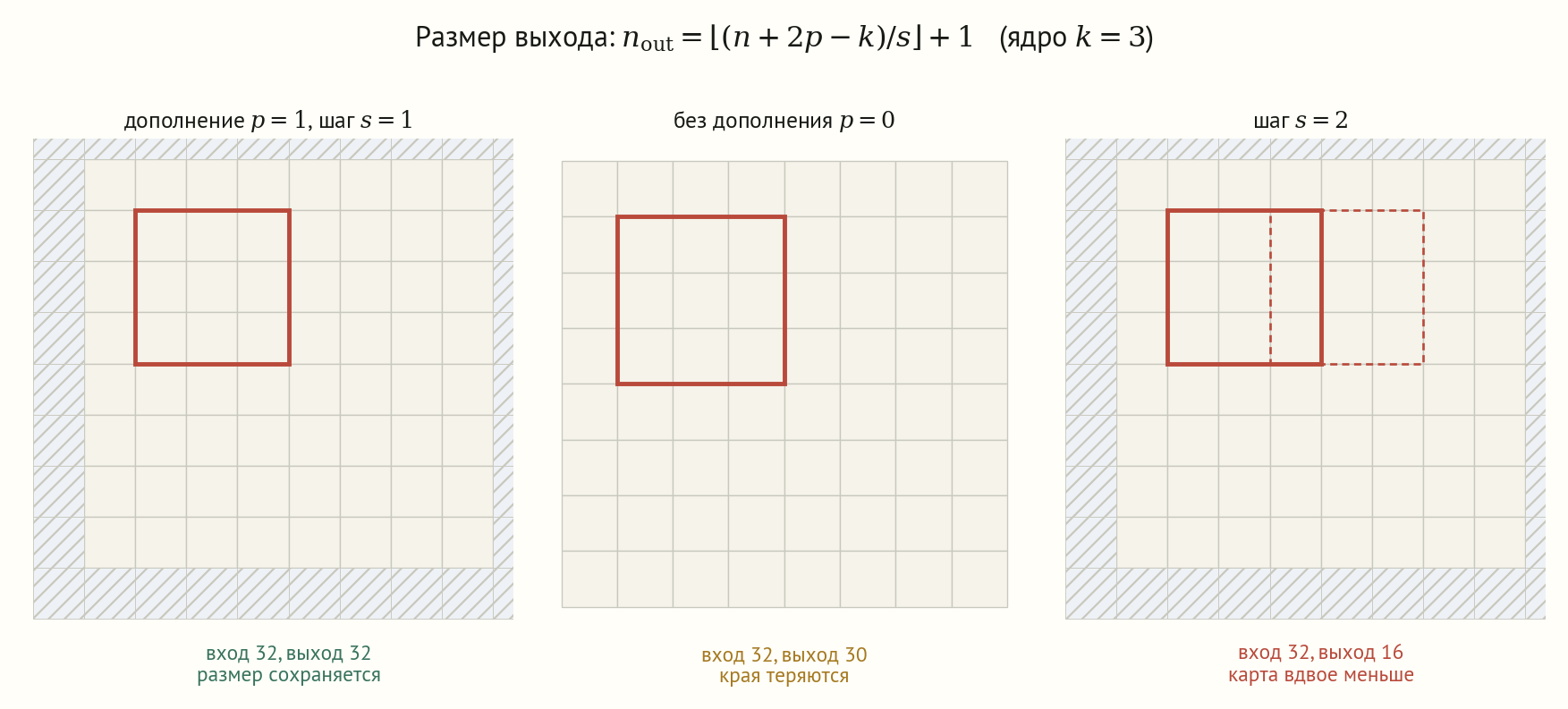

Разберём на числах для ядра $k=3$ и входа $n=32$. С рамкой $p=1$ и шагом $s=1$ выходит ровно $32$ — размер сохраняется. Без рамки ($p=0$) карта сжимается до $30$: крайние пиксели ядру некуда пристроиться. А с шагом $s=2$ ядро прыгает через клетку, и карта усыхает вдвое, до $16$.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Дополнение и шаг

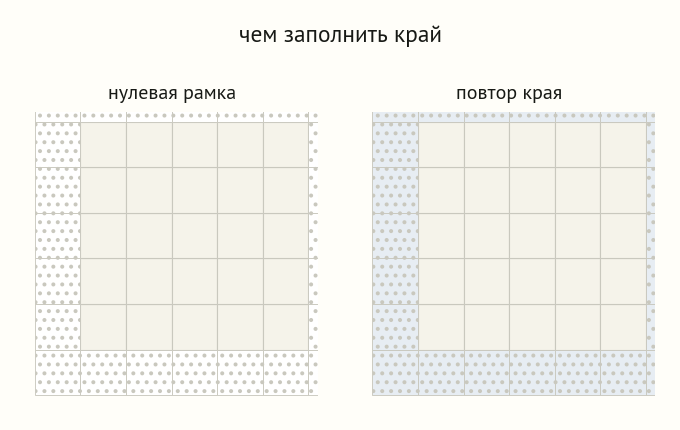

Рамка (дополнение) и шаг — два рычага, которыми управляют размером и поведением у краёв. Чем заполнить рамку? Проще всего нулями, но ноль за краем — это выдумка: на спутниковом снимке за границей кадра не океан и не пустота, а неизвестность. Нулевая рамка создаёт у края искусственный контраст. Часто честнее повторить или отразить крайние пиксели.

Здесь кроется и подсказка о том, зачем вообще нужна рамка. Без неё каждая свёртка чуть подъедает изображение с краёв: после десятка слоёв от картинки $32\times32$ осталось бы жалкое ядрышко в центре, а вся периферия была бы съедена. Рамка $p=(k-1)/2$ ровно компенсирует это подъедание и позволяет складывать свёртки в глубину, не теряя размер.

Шаг больше единицы — это встроенное прореживание: ядро берёт не каждое положение, а через одно (или через два). Так карта уменьшается прямо внутри свёртки, без отдельного слоя, а вместе с ней падает и объём вычислений для всех последующих слоёв — потому шаг и ставят обычно в самом начале сети, где картинка ещё крупная.

Несколько каналов

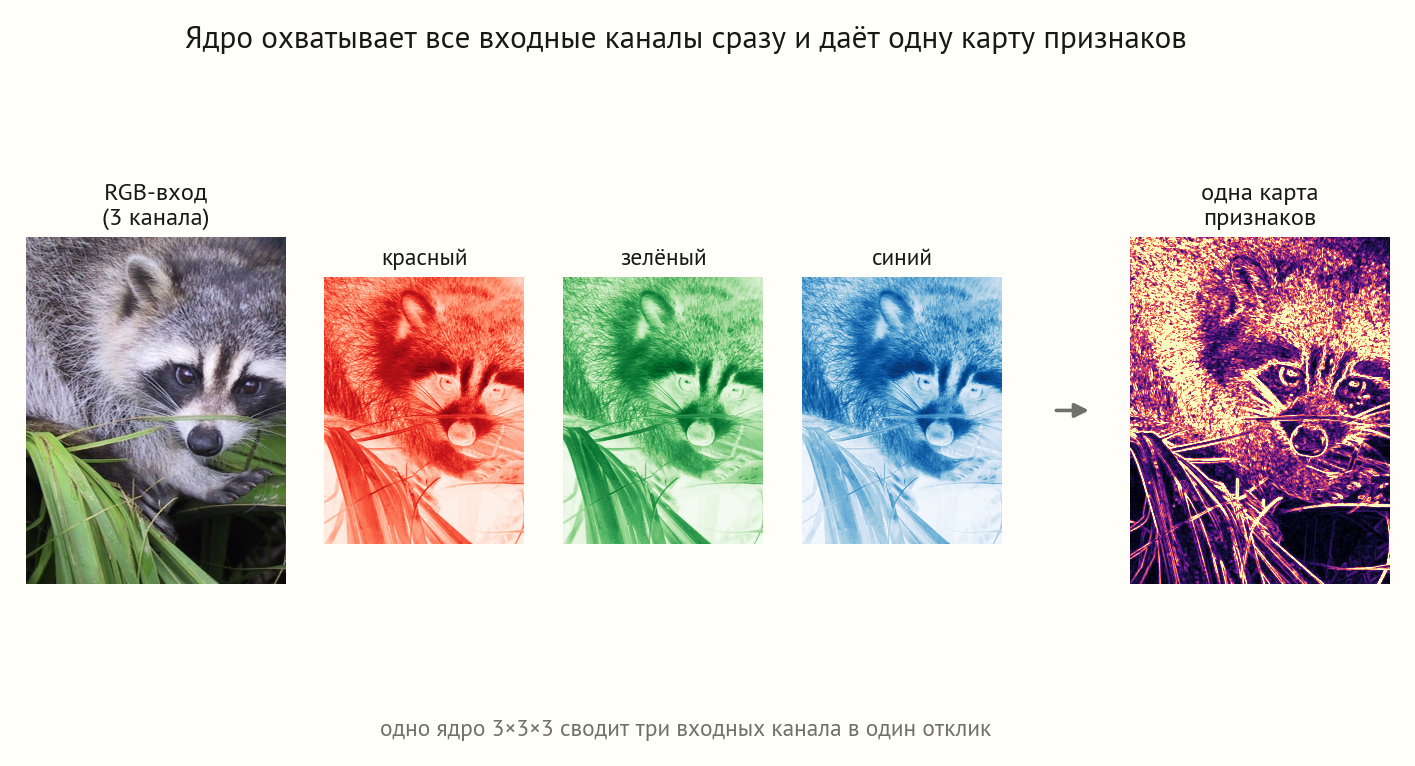

Цветная картинка — это не одна таблица яркостей, а три: красный, зелёный и синий каналы. Ядро свёртки охватывает все входные каналы разом. Для входа из трёх каналов одно ядро $3\times3$ хранит уже $3\cdot3\cdot3=27$ весов и одно смещение и сводит три канала в один отклик.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Чтобы слой выдавал $C_{\text{out}}$ карт признаков из $C_{\text{in}}$ входных каналов, число весов складывается по простому правилу:

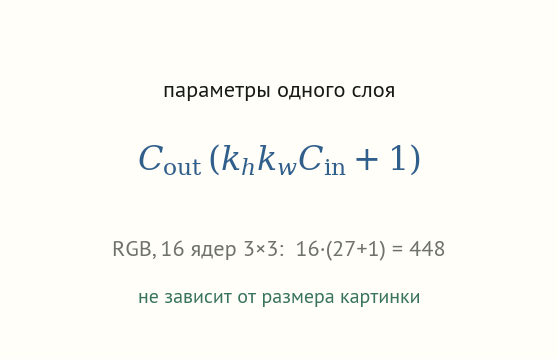

$$N_{\text{param}}=C_{\text{out}}\big(k_h k_w C_{\text{in}}+1\big).$$

Каждая выходная карта собирает свою комбинацию цвета и формы: одна ловит яркостный край, другая — переход зелёного в красный. Следующий слой видит уже не физические цвета, а эти карты признаков и складывает из них признаки покрупнее — так растёт глубина сети зрения.

Важно, что сами эти ядра никто не задаёт вручную. В обученной сети веса каждого фильтра настраиваются градиентным спуском под задачу: сеть сама решает, какие края, пятна и переходы цвета ей полезны. Мы для наглядности берём готовый детектор края, но в реальной модели на его месте — обучаемый детектор, и удивительным образом первые обученные ядра почти всегда оказываются похожими на края и полоски Габора из прошлого урока.

Параметры не зависят от картинки

Малое число весов — главный козырь свёртки. Полносвязный нейрон на изображении $1000\times1000\times3$ хранил бы три миллиона весов; наш слой из $16$ ядер — четыреста сорок восемь, и это число не растёт с размером картинки. Разделение весов (одно ядро всюду) даёт и экономию, и устойчивость к сдвигу разом.

Но экономия параметров не означает экономии вычислений — это разные величины, которые легко спутать. Те же $448$ весов на входе $32\times32$ дают уже около четырёхсот тысяч умножений: каждый вес прикладывается в каждом из тысячи положений, да ещё по всем каналам. На снимке высокого разрешения счёт идёт на миллиарды операций при всё тех же сотнях весов. Память под модель мала, а вот времени на проход она может требовать много — и цена этих умножений во многом решает, какую сеть вообще удастся обучить.

Эквивариантность к сдвигу

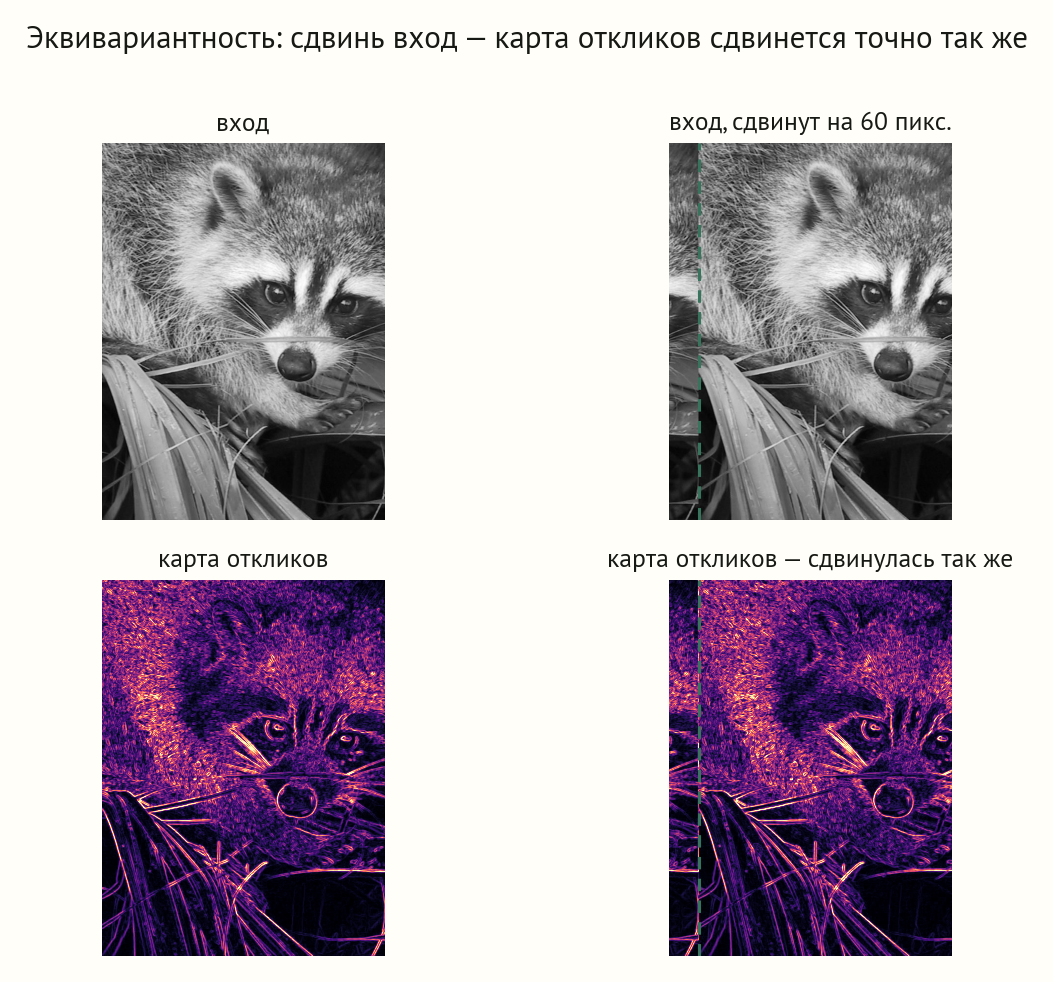

У разделения весов есть красивое следствие. Сдвиньте изображение — и карта откликов сдвинется точно так же, ведь то же ядро встретит тот же признак, только в новом месте. На языке формул, для сдвига $T_\Delta$:

$$K*(T_\Delta I)=T_\Delta(K*I).$$

Это свойство называют эквивариантностью к сдвигу. Важно не спутать его с инвариантностью: отклик не остаётся прежним, он переезжает вместе с признаком. Полную нечувствительность к положению добавят позже пулинг и глобальное усреднение.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

На реальных данных: от спутника до лица

Свёртка одинаково работает на любых изображениях. Наборы вроде EuroSAT — спутниковые снимки Sentinel-2, размеченные по типу землепользования, — обрабатывают ровно теми же ядрами, что и портрет: детектор края не спрашивает, лес под ним или лицо. Мы уже прогнали ядро по обычной фотографии и увидели, как из трёх цветовых каналов рождается карта краёв, а сдвиг снимка сдвигает и её. На спутниковом снимке те же фильтры выделяли бы дороги, кромки полей, береговые линии.

У реальных данных есть своя тонкость. Соседние спутниковые участки почти одинаковы, поэтому случайно разбрасывать их между обучением и проверкой нельзя — модель просто подсмотрит ответ у соседа и покажет обманчиво высокую точность, которая рассыплется на новой местности. Разбивать нужно крупными географическими блоками, чтобы проверочные районы лежали далеко от обучающих. Свёртка исправно даёт признаки хоть с портрета, хоть со спутника, но честность проверки — забота человека, а не операции.

Ещё одна тонкость — масштаб. Ядро $3\times3$ на снимке высокого разрешения охватывает пару метров земли, а на грубом — целый квартал. Один и тот же фильтр «видит» разные вещи в зависимости от того, сколько метров приходится на пиксель. Поэтому у спутниковых моделей разрешение снимка — такой же параметр задачи, как и архитектура сети.

Русская линия: пиксель как отсчёт

Прежде чем свернуть изображение, его надо превратить в сетку чисел — пиксели. Как часто нужно брать отсчёты, чтобы ничего не потерять? Ответ дал в $1933$ году советский инженер Владимир Котельников в своей теореме отсчётов: сигнал полностью восстановим по замерам, если брать их вдвое чаще самой высокой частоты в сигнале. Реже — и мелкие детали склеятся в ложные узоры (тот самый муар на фотографии решётки).

Пиксельная сетка изображения — это и есть отсчёты Котельникова по двум осям. Его теорема говорит, какое разрешение нужно, чтобы свёртка работала с настоящей картинкой, а не с её искажённой тенью. Так теория связи $1930$-х годов легла в фундамент компьютерного зрения.

Тот же закон отсчётов объясняет, почему шаг свёртки нельзя задирать без оглядки. Прореживая карту слишком грубо, мы берём отсчёты реже, чем требует теорема, и мелкий узор превращается в ложный — возникает наложение спектров, алиасинг. Оттого перед сильным уменьшением изображение сперва слегка размывают, срезая слишком высокие частоты, которым всё равно негде уместиться. Инженерная осторожность здесь — прямое следствие математики Котельникова.

Лаборатория свёртки

Порядок опытов. Слева — вход, справа — карта откликов свёртки. Крутите три рычага и следите за размером выходной карты на табло: увеличьте ядро — карта сожмётся; поднимите дополнение — вернётся к размеру входа; поставьте шаг $2$ — усохнет вдвое. Табло тут же подставляет ваши числа в формулу $n_{\text{out}}=\lfloor(n+2p-k)/s\rfloor+1$ и показывает число весов ядра. Убедитесь, что оно зависит только от размера ядра, но не от размера картинки.

Сборка: одно ядро, скользящее по полю

Свёртка — это один маленький шаблон, приложенный во всех положениях изображения. Размер выходной карты задаёт формула $\lfloor(n+2p-k)/s\rfloor+1$: дополнение спасает края, шаг прореживает карту. Ядро охватывает все входные каналы разом, а число его весов — $C_{\text{out}}(k^2C_{\text{in}}+1)$ — не зависит от размера картинки, оттого свёртка так экономна. Разделение весов дарит и эквивариантность: сдвинь вход — карта сдвинется следом. Мы проверили это на реальном фото и связали пиксельную сетку с теоремой отсчётов Котельникова. Но карта откликов пока эквивариантна, а не инвариантна, и признаки в ней ещё сырые. Как сделать ответ независимым от положения и как складывать свёртки в глубокую сеть — об этом следующие уроки про пулинг и свёрточные архитектуры.
