Закон из измерений: Кеплер и экзопланеты

Двадцать лет измерений одного астронома стали первым великим датасетом в истории; из него добыли три закона, которые работают до сих пор. Мы повторим главный ход Кеплера на его собственном материале, а потом сделаем то, о чём он не смел мечтать: проверим закон на трёх с половиной тысячах чужих миров.

Наследство в двадцать лет измерений

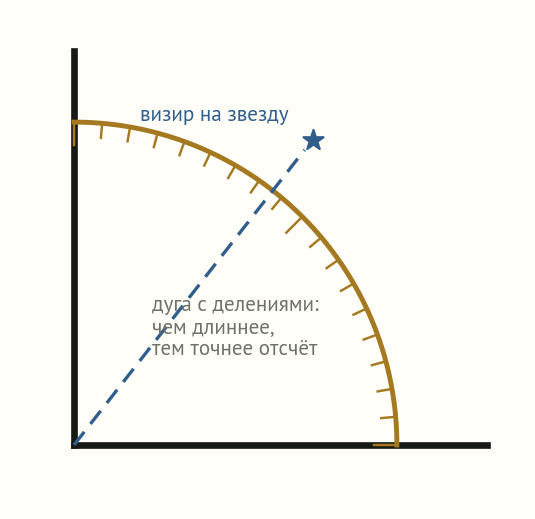

В 1601 году в Праге умер Тихо Браге — датский астроном, который четверть века каждую ясную ночь записывал положения планет. Без телескопа, при помощи гигантских угломерных инструментов собственной постройки, он довёл точность измерений до одной-двух угловых минут — втрое-вчетверо лучше всех предшественников. Его таблицы были сокровищем в самом буквальном смысле: Браге держал их под замком, выдавал сотрудникам по листу и завещал наследникам, а его ассистент Иоганн Кеплер получил доступ к полному массиву только после смерти учителя, и то через спор с наследниками, который историки называют первым в истории конфликтом за доступ к данным.

Кеплер потратил на таблицы Марса восемь лет. Результатом стали три закона движения планет, и сегодняшний урок пройдёт путём третьего из них: от столбцов чисел к степенному закону, от закона к механизму и к проверке на данных, которых автор закона не мог даже вообразить. Это финальный урок модуля о данных, и он собирает весь его арсенал: МНК из урока о регрессии, логарифмы из урока о кластеризации, скрытые переменные из урока о данных и перенос как критерий настоящести из урока о кластерах.

Восемь минут дуги

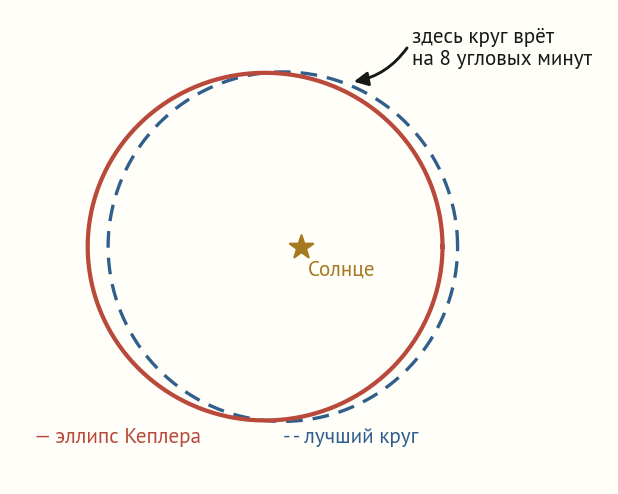

Марс не давался Кеплеру дольше всех. Круговая орбита с хитро подобранным смещением центра описывала таблицы Браге почти идеально — расхождение составляло всего восемь угловых минут в худших точках. Почти любой вычислитель той эпохи объявил бы победу: это вчетверо меньше видимого диаметра Луны, а у предшественников Браге такова была сама точность измерений.

Кеплер рассудил иначе, и его рассуждение — методологическое ядро всего нашего курса. Он знал цену данным: Браге не ошибается на восемь минут. Значит, ошибается модель — и круг пришлось выбросить, после десятилетия работы. «Эти восемь минут указали путь к обновлению всей астрономии», — написал он позже; заменой круга стал эллипс, первый закон Кеплера. Заметьте порядок сил: точность прибора определила выбор модели. При грубых данных круг был бы честным ответом, и лишь сверхточные таблицы дали право на более сложную кривую — тот самый размен, который мы видели в уроке о Галилее и моделях и увидим строго в уроке о переобучении.

Третий закон: степень, спрятанная в таблице

Нас ждёт третий, тот, что связывает разные планеты между собой. Вот современная версия таблицы, с которой работал Кеплер: большая полуось орбиты $a$ в астрономических единицах (расстояние Земля — Солнце) и период обращения $T$ в годах.

Планета	Меркурий	Венера	Земля	Марс	Юпитер	Сатурн
$a$, а.е.	0,387	0,723	1,000	1,524	5,203	9,537
$T$, лет	0,241	0,615	1,000	1,881	11,862	29,457

Дальние планеты обращаются дольше, это видно и без математики. Но как именно? В десять раз дальше — во сколько раз дольше? Кеплер искал зависимость десять лет и в 1618 году нашёл: куб расстояния относится к квадрату периода одинаково у всех планет,

$$\frac{a^{3}}{T^{2}}=\mathrm{const} \quad\Longleftrightarrow\quad T=a^{3/2} .$$

Проверьте на Сатурне: $9{,}537^{3}=867{,}4$ и $29{,}457^{2}=867{,}7$ — совпадение до третьего знака. Показатель $3/2$ — не подгоночный коэффициент, а целочисленная в квадратах пропорция, и её странная точность требовала объяснения ещё семьдесят лет — до Ньютона, к которому мы вернёмся в конце урока.

Сначала прочувствуйте, что степень $3/2$ означает на пальцах. В десять раз дальше значит в $10^{3/2}=31{,}6$ раза дольше: период растёт быстрее расстояния, потому что дальняя планета не просто проходит более длинный круг — она ещё и движется по нему медленнее. В сто раз дальше, в тысячу раз дольше. Двойное замедление — геометрическое и скоростное — и складывается в полуторную степень; из механизма Ньютона в конце урока она выпадет сама.

Логарифм выпрямляет степень

Как найти показатель степени, не зная его заранее? Приём мы готовили два урока подряд: логарифмируем обе части степенного закона $T=C\,a^{k}$,

$$\ln T=\ln C+k\,\ln a ,$$

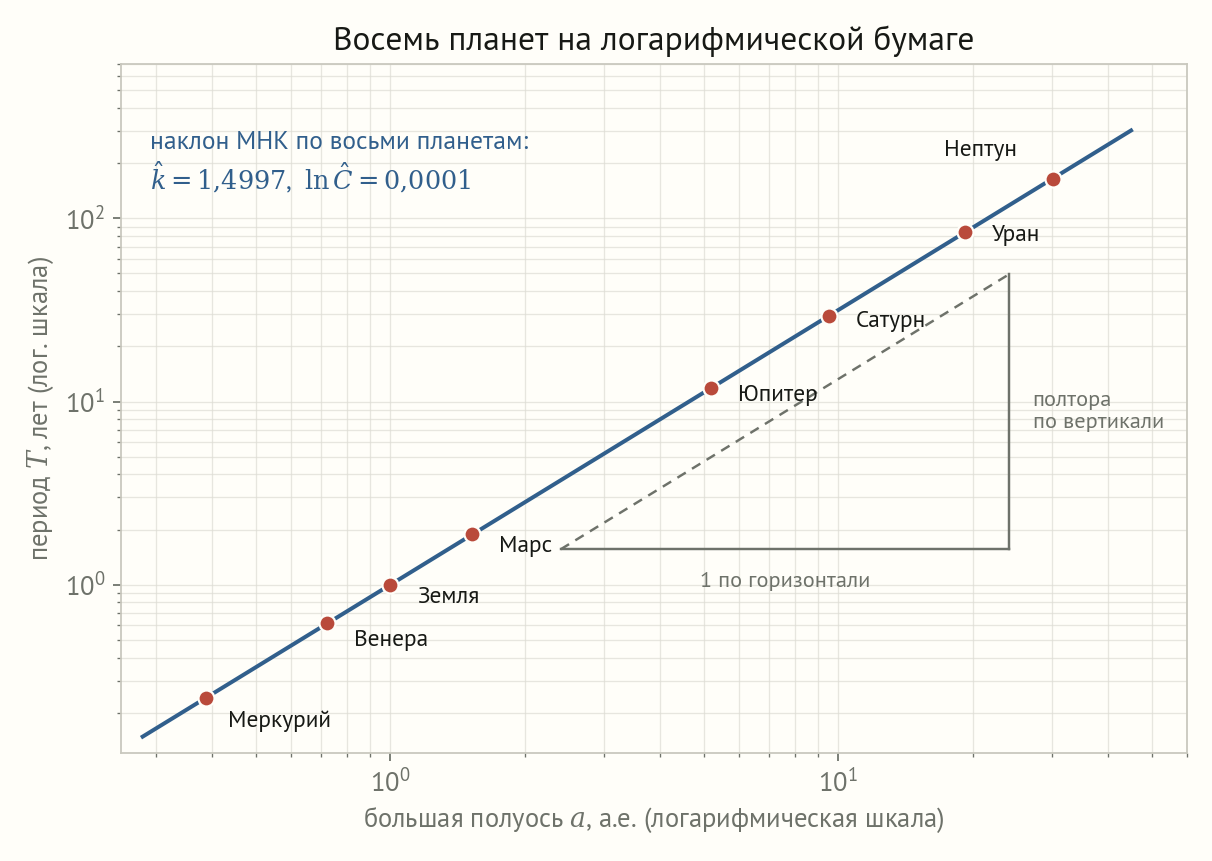

и в логарифмических осях степенная кривая превращается в прямую: показатель степени становится наклоном, множитель — свободным членом. Задача «угадай нелинейный закон» стала задачей «проведи прямую по точкам», которую мы решаем формулами МНК из урока о регрессии. Посчитаем по восьми планетам, от Меркурия до Нептуна:

$$\hat k=1{,}4997, \qquad \ln\hat C=0{,}0001 .$$

Наклон равен трём вторым с точностью до третьего знака, свободный член нулю, потому что земные единицы (а.е. и год) сами сидят на этой прямой. Восемь точек, два параметра, и закон, который Кеплер добывал десять лет, выпадает из двух строк арифметики. Несправедливость этого сравнения кажущаяся: вся тяжесть была в том, чтобы добыть точные $a$ и $T$ из угловых измерений с движущейся Земли и догадаться, какую пару величин связывать. Данные и постановка стоили десяти лет; фит — двух строк. Пропорция не изменилась и сегодня.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Единицы, в которых закон прост

Свободный член $\ln\hat C=0{,}0001$ — не удача, а следствие выбора единиц: астрономическая единица и год — это полуось и период Земли, поэтому точка $(0,0)$ лежит на прямой по построению, и вместе с наклоном $3/2$ это прибивает всю формулу. В метрах и секундах закон тот же, но константа делается громоздкой:

$$\frac{a^{3}}{T^{2}} =\frac{G M_{\odot}}{4\pi^{2}} =3{,}36\cdot 10^{18}\ \text{м}^{3}/\text{с}^{2} .$$

Отсюда практическое правило, которое пригодится в каждой задаче урока: показатель степени — свойство природы, он одинаков в любых единицах; свободный член — свойство системы отсчёта, он поглощает и единицы, и массу центрального тела. Перевели периоды из лет в сутки — прямая сдвинулась на $\ln 365{,}25$ вверх, не изменив наклона. Сменили Солнце на Юпитер со свитой спутников — та же степень, другая константа. Одна формула обслуживает планеты, спутники и искусственные аппараты — надо лишь каждый раз честно пересчитывать свой $C$.

Закон или подгонка: экзамен переносом

Придирчивый читатель урока о кластерах обязан спросить: восемь точек, два параметра — не слишком ли легко? Через восемь точек можно провести полином седьмой степени вообще без ошибки. Чем $T=a^{3/2}$ лучше идеально точного полинома?

Ответом служит перенос, и у него в этой истории есть три великих свидетеля. Уран (1781): предсказан законом с точностью 0,1%. Нептун (1846): сам открыт на кончике пера из возмущений Урана. И Церера (1801) в поясе астероидов: при $a=2{,}77$ а.е. закон требует $T=2{,}77^{3/2}=4{,}61$ года, наблюдается $4{,}60$. Полином седьмой степени, идеальный на восьми планетах, внутри их диапазона держится неплохо — но стоит выйти за Нептун, как он обваливается в бессмыслицу: в точке Плутона предсказывает минус тринадцать тысяч лет. Мы построим эту картинку честно на рис. 11.4: она стоит тысячи слов о переобучении и станет опорной в уроке о полиномах.

Закон отличается тем, что у модели почти нет свободы: один показатель, один множитель, и тот прибит единицами. Ей негде спрятать шум, поэтому её успех на новых точках — свидетельство о природе, а не о гибкости формулы. Чем меньше у модели ручек, тем громче говорит её точность.

Как открывают невидимое

Прежде чем проверять закон на чужих мирах, нужно понять, откуда о них вообще известно: экзопланету не видно ни в какой телескоп — её свет тонет в свете звезды, как свет комара рядом с прожектором. Два главных метода обходят это препятствие, и оба по-кеплеровски выжимают всё из косвенных измерений.

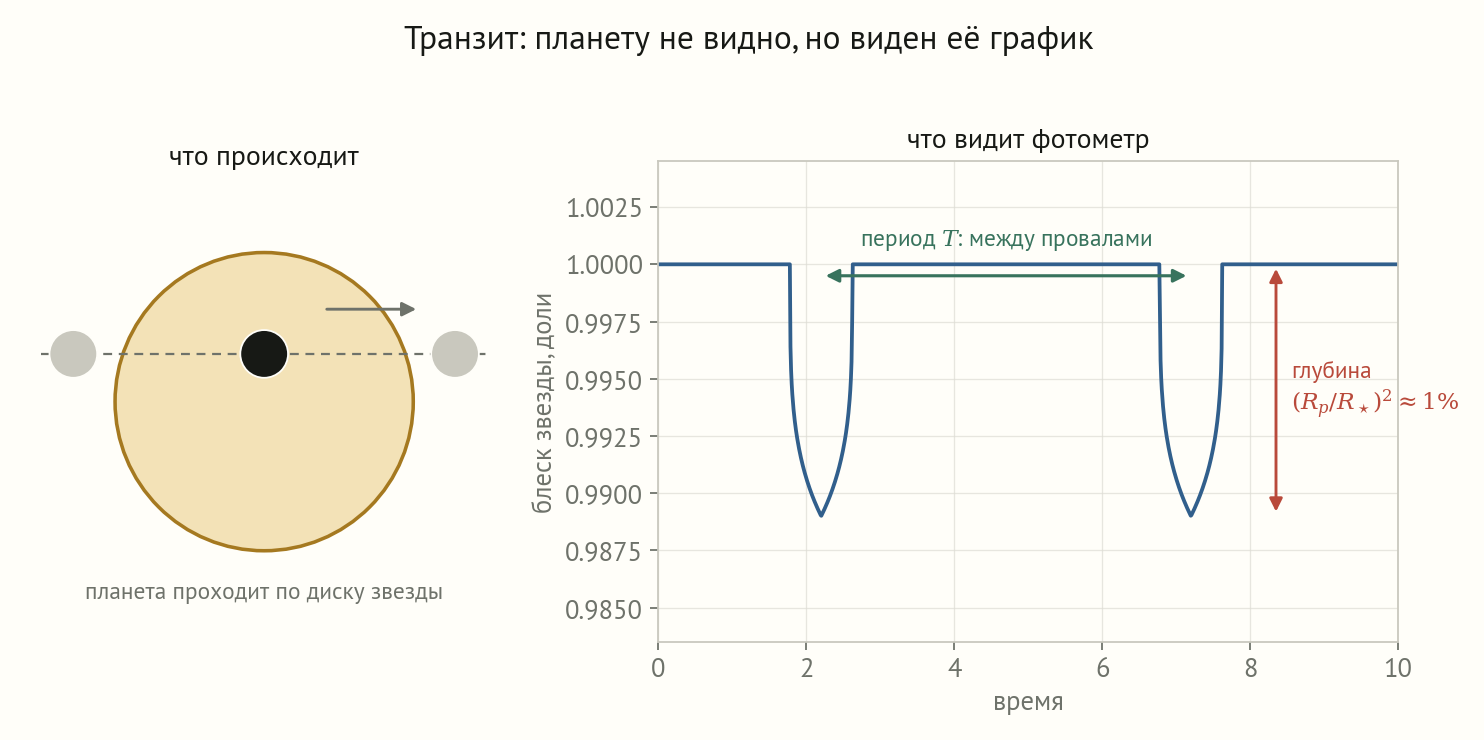

Транзитный метод караулит затмения. Если орбита планеты повёрнута к нам ребром, планета регулярно проходит по диску звезды, и блеск звезды проседает на доли процента — у Юпитера перед Солнцем на один процент, у Земли на сотую его часть. Расписание провалов даёт период $T$ напрямую, а полуось из него вычисляет… третий закон Кеплера: массу звезды оценивают по её спектру, и $a=(T^{2}M)^{1/3}$. Столбец pl_orbsmax в каталоге по большей части не измерен, а посчитан формулой этого урока — помните об этом, когда будете «проверять» закон в задачах: для транзитных планет вы проверяете не закон, а согласованность каталога, и честный тест закона дают методы, где $a$ и $T$ измерены независимо.

Доплеровский метод слушает качание. Планета не крутится вокруг неподвижной звезды — оба тела обращаются вокруг общего центра масс, и звезда описывает свой маленький круг. По периодическому сдвигу линий её спектра (эффекту Доплера) видно, как звезда попеременно приближается и удаляется со скоростью в метры в секунду: скорость пешехода, прочитанная по свету за сотни световых лет. Период качания равен периоду планеты; амплитуда выдаёт её массу.

$$p_{\text{транзита}}\approx\frac{R_{\star}}{a}: \qquad \text{у }a=0{,}05\text{ а.е.}\;\;p\approx 9\%, \qquad \text{у }a=1\text{ а.е.}\;\;p\approx 0{,}5\% .$$

Формула вероятности транзита при случайной ориентации орбит — ключ к устройству каталога: тесные планеты транзитят в двадцать раз охотнее земных близнецов, и каталог набит ими не потому, что их больше во Вселенной, а потому, что их проще поймать. Это смещение отбора из урока о статистике в астрономических масштабах, и в задачах мы измерим его на самом каталоге.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Три с половиной тысячи чужих миров

У Кеплера было шесть планет; у нас — каталог NASA Exoplanet Archive, открытая сводка всех подтверждённых планет у других звёзд. Копия среза лежит в репозитории курса: scripts/data/exoplanets.csv, 3562 планеты с измеренными периодом и большой полуосью, у большинства — с массой звезды, методом и годом открытия. Прибор другой, логика кеплеровская: угловые минуты Браге сменились миллионными долями звёздного блеска.

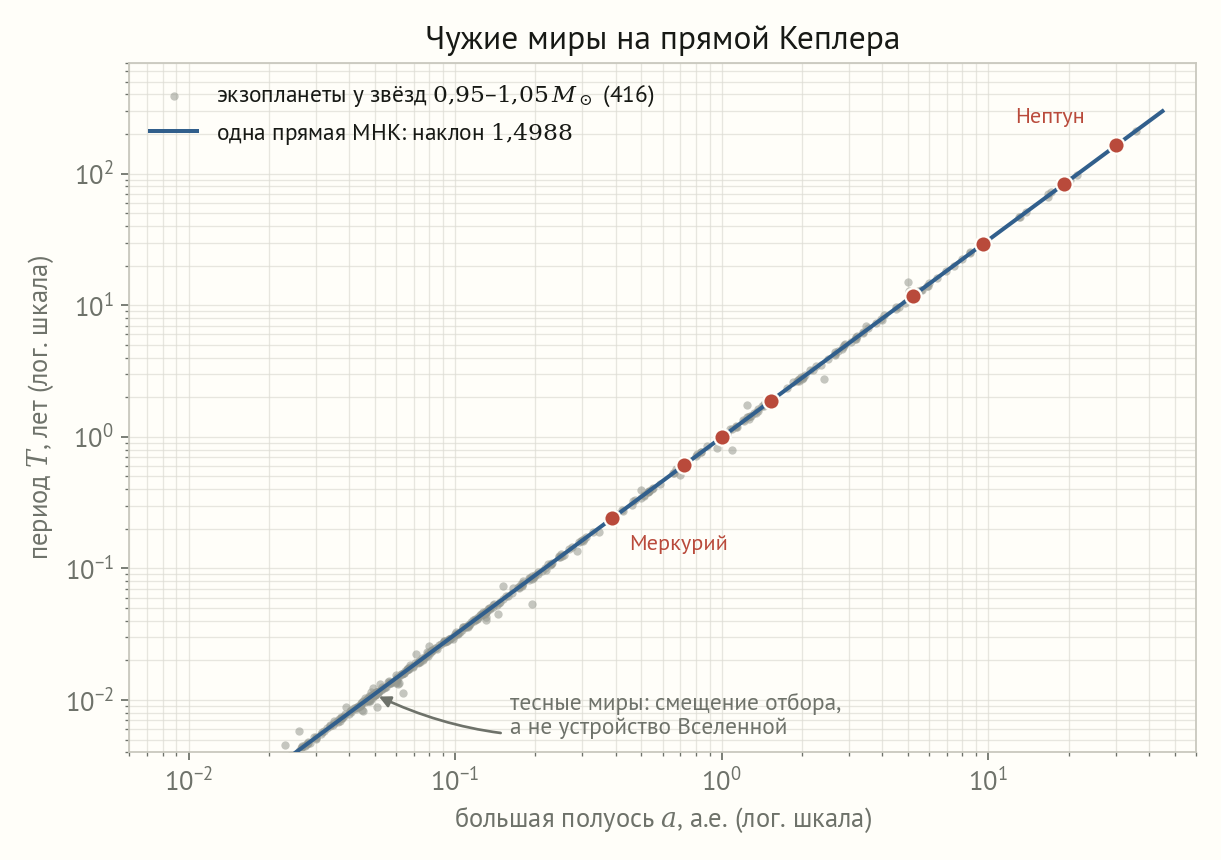

Нанесём на кеплеровскую лог-лог плоскость 416 планет, обращающихся вокруг звёзд солнечной массы (от 0,95 до 1,05 массы Солнца), — и посчитаем наклон:

$$\hat k_{\text{экзо}}=1{,}4988 , \qquad \ln\hat C=-0{,}006 .$$

Прямая Меркурия и Нептуна продолжилась в чужие солнечные системы без единой поправки: миры на расстояниях в сотни световых лет легли на линию, проведённую по шести планетам из Праги. Выглядит как перенос такого масштаба, какого не знает ни одна модель нашего курса, — и по существу так оно и есть, но у этой безупречности будет второе дно: прямая держит точки чуть крепче, чем позволили бы честные измерения, и через три раздела мы устроим каталогу допрос по всем правилам работы с данными.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Полином приходит на экзамен

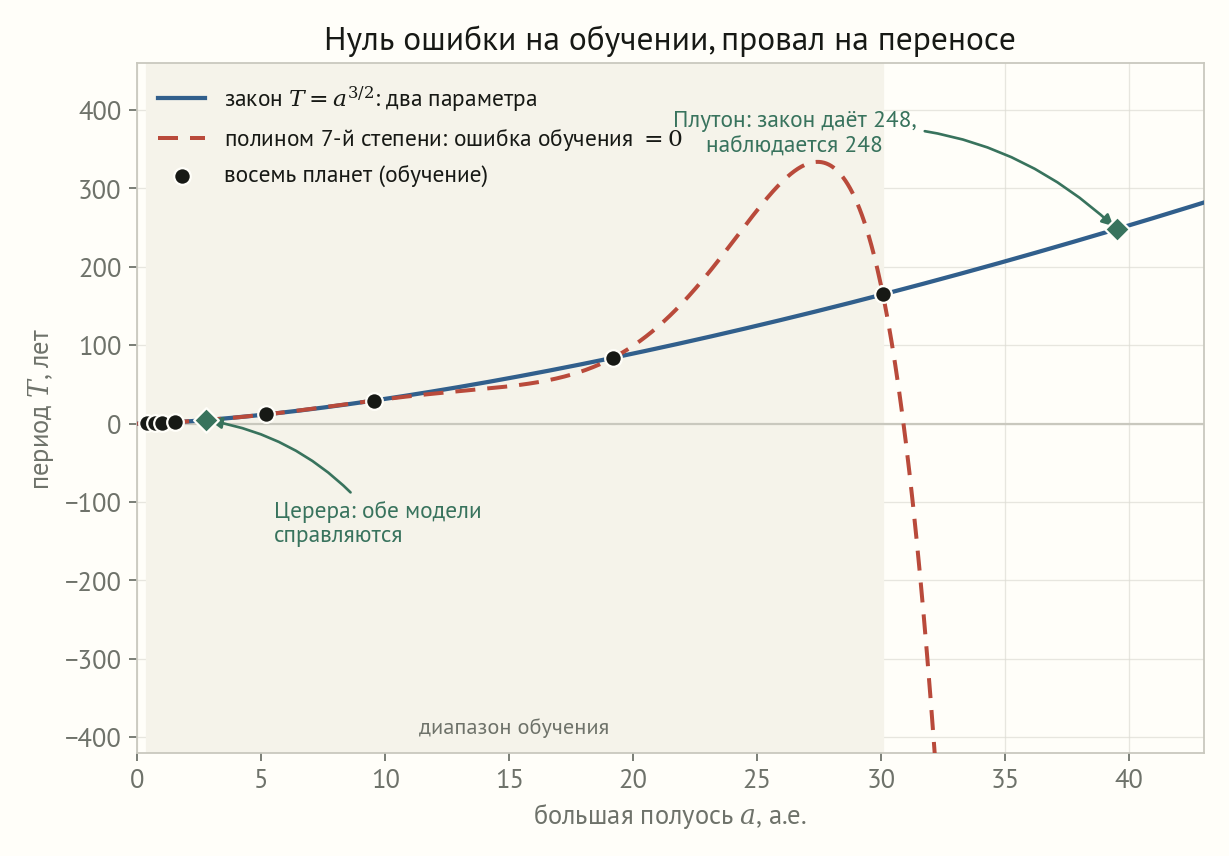

Теперь у нас есть всё, чтобы выполнить обещание из раздела о подгонке: устроить очную ставку закона и полинома на точках, которых не видел ни тот, ни другой. Полином седьмой степени проходит через восемь планет Солнечной системы буквально без ошибки — нуль против пусть крошечных, но ненулевых остатков закона $3/2$. По логике «чем меньше ошибка на обучении, тем лучше» полином обязан победить:

$$T=c_{0}+c_{1}a+c_{2}a^{2}+\dots+c_{7}a^{7}, \qquad \text{ошибка на восьми планетах}=0 .$$

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Причина провала не в невезении, а в арифметике свободы. У полинома седьмой степени восемь коэффициентов — по числу обучающих точек, и он тратит их на то, чтобы пройти через каждую, включая её погрешность; между точками коэффициенты ещё держат друг друга, но за последней точкой высшая степень остаётся без присмотра и утаскивает кривую, куда велит её знак. Интерполяция прощает гибкость, экстраполяция — нет. У закона параметра два, а после выбора земных единиц — по сути ни одного: вся его «свобода» ушла в утверждение о природе, и проверить его можно, но подогнать — нечем. Правило, которое отсюда выросло, вы примените ещё десятки раз: доверие к модели покупается не малой ошибкой на известных данных, а малым числом ручек при малой ошибке на новых.

Наклон 1,46: скрытая переменная выходит из тени

Теперь испортим картину поучительным образом: возьмём не только солнцеподобные звёзды, а все 3562 планеты. Наклон сползает к $1{,}460$, облако толстеет. Закон сломался за пределами Солнечной системы?

Нет — проявилась переменная, которую малая выборка прятала. Полная форма третьего закона, которую выведет Ньютон, содержит массу центральной звезды:

$$T^{2}\,M=a^{3} \quad\Longleftrightarrow\quad \ln T=\tfrac{3}{2}\ln a-\tfrac{1}{2}\ln M ,$$

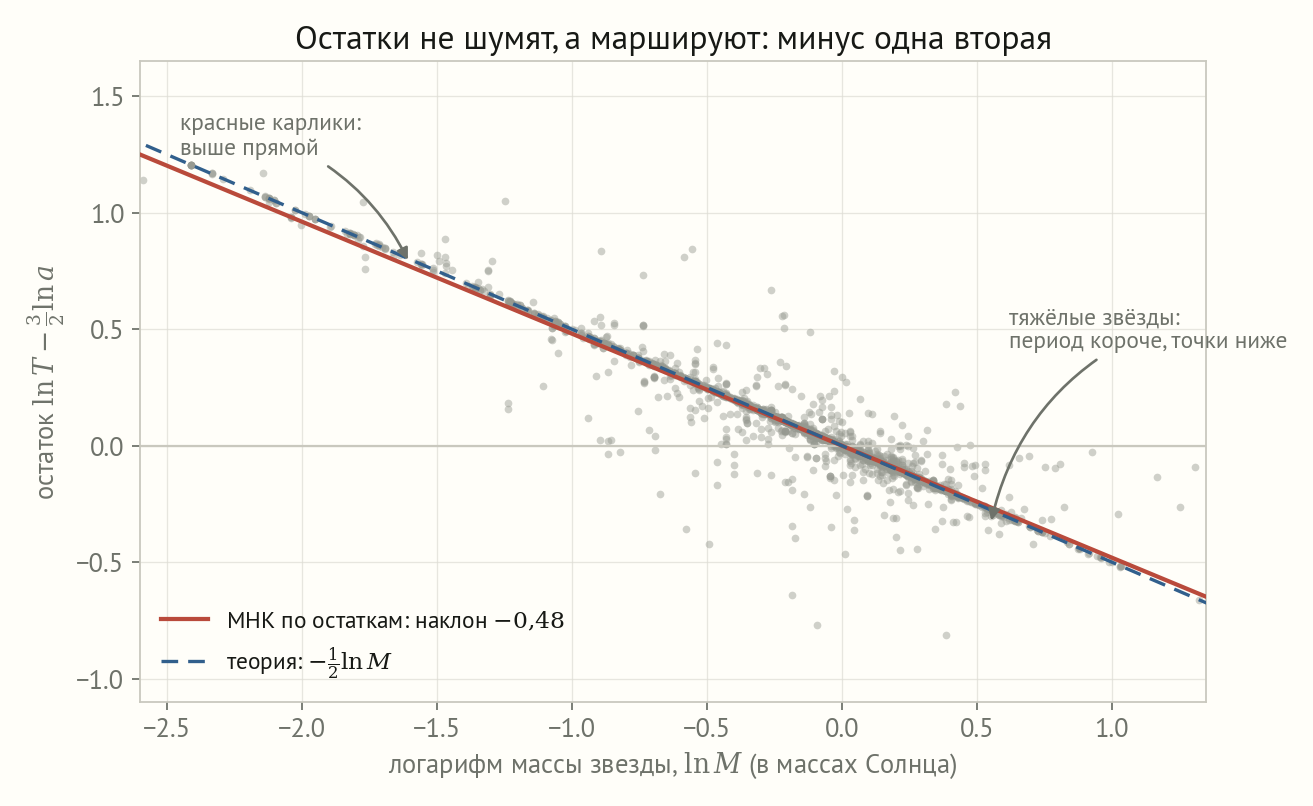

в единицах «годы — а.е. — массы Солнца». У тяжёлой звезды хватка сильнее, и тот же радиус оборачивается быстрее: точки массивных звёзд лежат ниже прямой, лёгких — выше. Пока все звёзды — Солнце, слагаемое с массой — константа, и его не видно; смешайте звёзды от красных карликов до гигантов — и «шум» вокруг прямой окажется упорядоченным следом второй переменной. Мы встречали этот сюжет в уроке о данных как смешивающий фактор и в уроке о кластерах как ось, задавленную метрикой; здесь он получает самое красивое разрешение: остатки от прямой, нанесённые против массы звезды, сами выстраиваются в прямую с наклоном $-\tfrac12$ — модель говорит, чего ей не хватает, и говорит формулой.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Поправка по имени масса

Раз остатки предсказуемы, их можно вернуть модели. Перенесём слагаемое с массой влево:

$$\ln T+\tfrac12\ln M=\tfrac32\ln a \quad\Longleftrightarrow\quad T\sqrt{M}=a^{3/2} ,$$

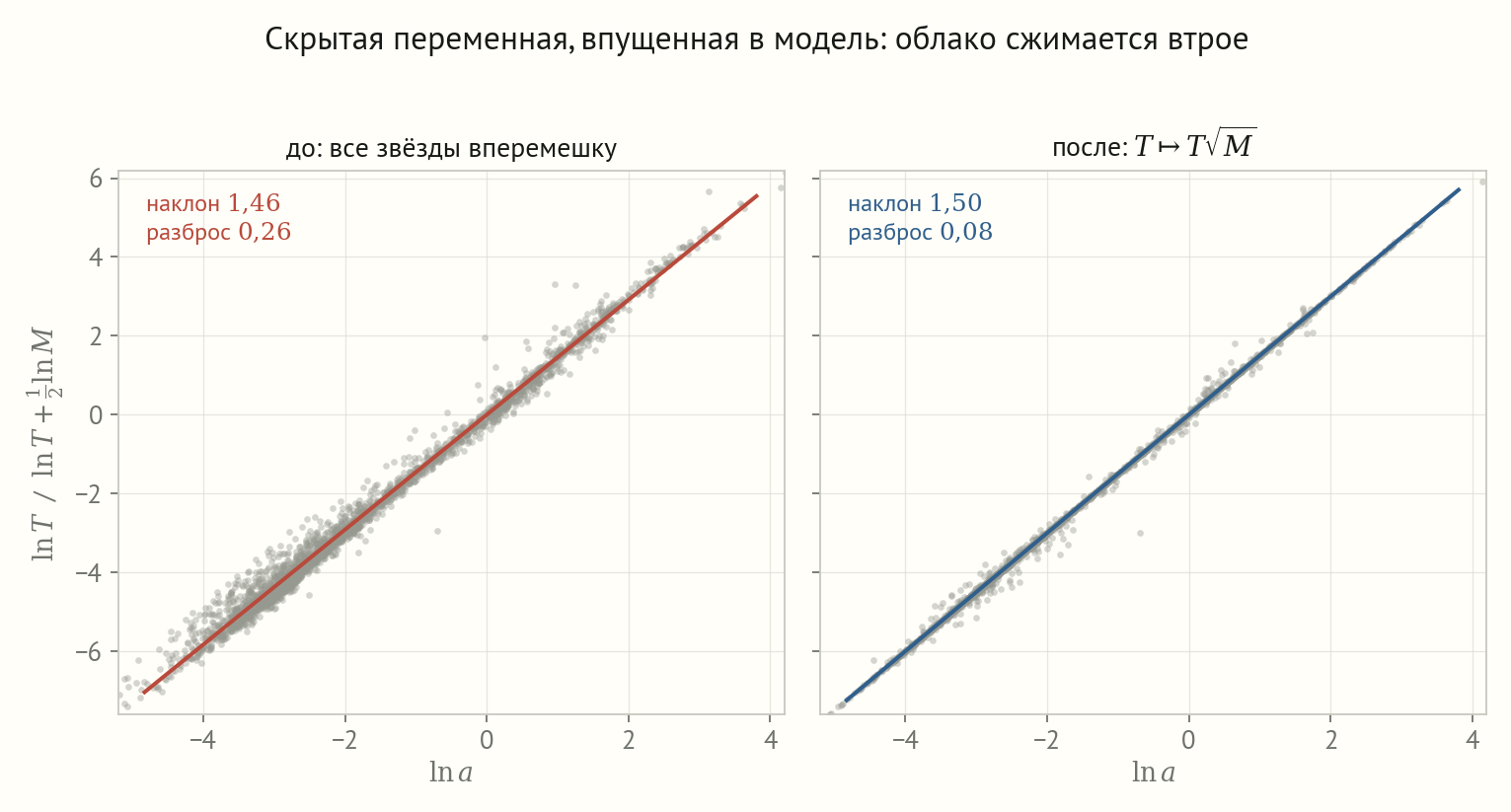

то есть будем откладывать по вертикали не период, а период, домноженный на корень из массы звезды, — «период, приведённый к солнечной массе». В этих осях у прямой снова нет причин зависеть от звезды, и все 3562 планеты обязаны собраться на одну линию.

Они и собираются: разброс вокруг прямой падает втрое, наклон возвращается к $1{,}50$, и облако, которое в смешанной выборке расползалось на пол-логарифма, сжимается в струну. Это стандартный приём под разными именами — в астрономии «приведение», в статистике «контроль ковариаты», в машинном обучении «добавить признак в модель», — и рис. 11.6 показывает его в действии: до и после.

Рисунок шире экрана — проведите по немуОткрыть целиком ↗

Слишком гладко: допрос каталога

Пора вернуть обещанный долг — второе дно безупречной прямой. Посчитаем для каждой планеты каталога невязку полного закона:

$$d=\ln T-\tfrac32\ln a+\tfrac12\ln M ; \qquad \text{у }76\%\text{ планет }\ |d|<0{,}01 .$$

Вспомните точность исходных данных: массы звёзд из спектров известны в лучшем случае с ошибкой в несколько процентов. Откуда согласие в доли процента там, где измерения не могут дать лучше нескольких?

Ответ отрезвляет: столбец полуосей по большей части не измерен, а вычислен — авторы каталога сами получили $a$ из периода и массы звезды по формуле $a=(T^{2}M)^{1/3}$, то есть по третьему закону. Нанося такие планеты на кеплеровскую прямую, мы проверяем не Вселенную, а арифметику составителей: колонка данных оказалась выходом той самой модели, которую мы собрались ею проверять. В машинном обучении у этой ловушки есть имя — утечка: признак, тайно изготовленный из ответа. Урок на всю жизнь работы с данными: у каждого столбца есть происхождение, и читать его документацию важнее, чем считать по нему регрессию.

Что же тогда в экзопланетной половине урока настоящее? Немало. Периоды измерены честно — по расписаниям затмений и качаний. Массы звёзд добыты независимо от орбит — из спектров и моделей звёзд, и то, что поправка именно $-\tfrac12\ln M$ с независимо измеренной массой собирает планеты всех методов на одну прямую, — содержательная проверка. Наконец, есть системы, где полуось измерена напрямую, — на снимках у сфотографированных планет и у спутников Юпитера, видимых в любой школьный телескоп: там закон проверяется без всякой циркулярности, и он проходит. Прямая на рис. 11.3 правдива; неправдиво было бы наше представление о том, что именно она доказывает.

Лаборатория: постройте закон сами

Порядок опытов. Начните с восьми планет Солнечной системы и подберите наклон вручную — почувствуйте, как жёстко восемь точек на трёх порядках держат показатель. Включите экзопланеты солнцеподобных звёзд и убедитесь, что ваш наклон пережил перенос. Затем откройте все звёзды и посмотрите, как облако толстеет; включите поправку $-\tfrac12\ln M$ — и оно снова сожмётся к прямой. Следите за табло: среднеквадратичная ошибка на планетах Солнечной системы и отдельно на экзопланетах — это обучение и перенос из урока об обучающей и тестовой выборках, сыгранные на небе.

Ньютон: показатель получает механизм

Почему именно три вторых? Через семьдесят лет после Кеплера Ньютон вывел его закон из двух своих: тяготения и второго закона механики. Для круговой орбиты вывод умещается в три строки. Тяготение и есть та сила, что удерживает планету на окружности:

$$\frac{G M m}{a^{2}} =\frac{m\,v^{2}}{a}, \qquad v=\frac{2\pi a}{T} ,$$

подставим скорость и сократим массу планеты $m$:

$$T^{2} =\frac{4\pi^{2}}{G M}\,a^{3} .$$

Куб и квадрат Кеплера оказались тенью закона обратных квадратов; масса планеты сократилась — потому все планеты и легли на одну линию, а масса звезды осталась — потому линии разных звёзд и расходятся. Эмпирический закон стал следствием механизма, и это разрешение спора, который мы ведём с урока 02: подгонка описывает данные, механизм объясняет, почему данные не могли быть другими. Машинное обучение в этой шкале почти всегда живёт на кеплеровской ступени — точные закономерности без механизма, — и знать, на какой ступени стоишь, важнее, чем стыдиться её.

Сборка: чему учит самая старая регрессия

История третьего закона — это конспект всего модуля о данных, прожитый за четыре века до него. Данные добываются дорого и решают всё: двадцать лет Браге против двух строк фита. Точность прибора выбирает модель: восемь минут дуги похоронили круг. Степенной закон линеаризуется логарифмом, и наклон находится МНК; показатель принадлежит природе, свободный член — единицам. Настоящесть закона проверяется переносом: Уран, Церера, спутники Юпитера, а затем чужие миры. Систематика остатков — не шум, а скрытая переменная, и полная форма закона принимает её по имени: масса звезды с наклоном минус одна вторая. Модель без лишних ручек говорит громче гибкой; механизм Ньютона объясняет, почему показатель не мог быть другим. Согласие точнее возможностей прибора — такая же улика, как расхождение: у столбца данных всегда есть происхождение, и его надо знать до того, как считать. И последнее, самое кеплеровское: между «почти сошлось» и «сошлось» лежит вся разница между астрономией до и после — уважение к невязке в восемь минут дуги и есть та привычка, которую весь этот модуль пытался поставить.

Задачи
